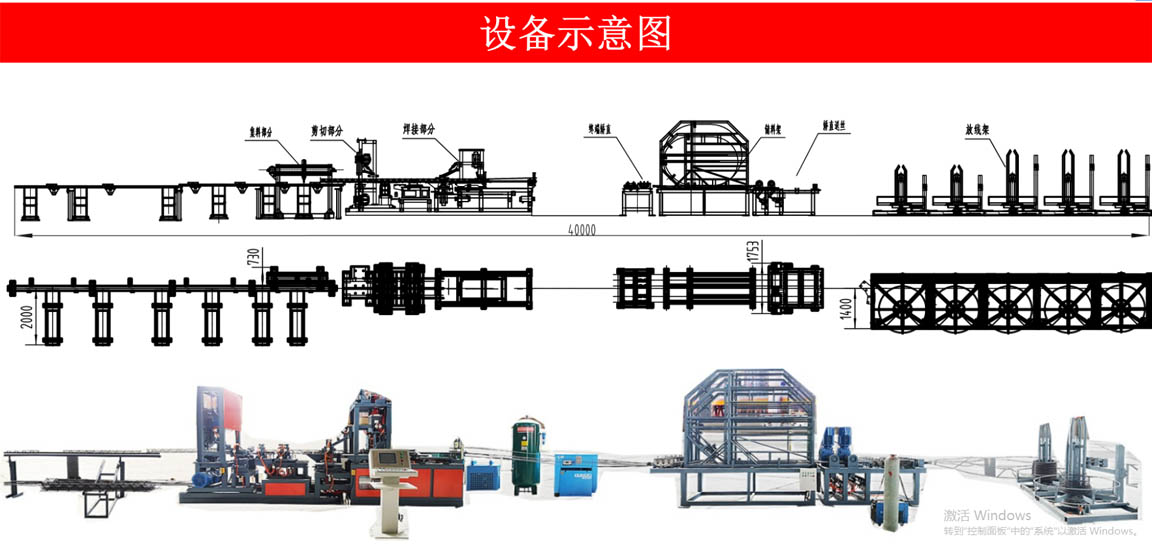

设备概述
钢筋桁架生产线是集钢筋盘条放线、钢筋矫直、侧筋折弯、焊接成型、自动剪切、成品集料于一体的全自动化生产线，可生产钢筋桁架楼承板用钢筋桁架，也可生产装配式建筑PC钢筋桁架，广泛应用于楼房建筑（预置楼承板）、高速铁路（双块式轨枕）建设等领域。
设备特点
节距为190-210mm可调，可任意长度切断，避免了钢筋的浪费。
◆ 可生产楼承板用钢筋桁架，也可生产装配式建筑用
◆ 可生产铁路轨枕用钢筋桁架。
◆ 腹杆钢筋为气缸拱弯，调整桁架规格方便省时。
◆ 焊接总功率为300KVA,所需外部变压器功率小。
◆ 焊接变压器为日本技术生产，焊接性能好、经久耐用。
◆ 设备设计注重使用，更换产品规格及设备维修更方便。
◆ 切断部分为纯机械传动，切断时电机启动，无噪音更节能。
◆ 本设备结构简单、实用性强、维修方便。
◆ 步进机构由伺服电机控制，精确度高。
◆ 自动控制放线机构，防止乱线。
◆ 智能化故障识别报警系统，便于维护。
智能化故障识别报警系统，便于维护。
|
主要技术参数
|
|
额定电压
|
380V 50HZ
|
|
电力需求
|
250KVA
|
|
焊接功率
|
2*150KVA
|
|
其他功率
|
30KW
|
|
剪切方式
|
机械式
|
|
焊接方式
|
气动
|
|
控制方式
|
PLC+显示终端
|
|
|
主要技术参数
|
|
上下主筋
|
6-12mm
|
|
腹杆筋
|
4-7mm
|
|
成品高度
|
60-270mm
|
|
工作速度
|
≤12米/min
|
|
步距
|
190-210(可调）
|
|
传动方式
|
AC伺服电机
|
|
控制方式
|
整机重 ≤16T
|
|
|
